Hướng dẫn về cốt động cơ và cốt lõi của Stator động cơ: Vật liệu, ứng dụng sản xuất và công nghiệp

Lõi động cơ là gì và tại sao nó lại quan trọng?

các lõi động cơ là trái tim điện từ của mọi động cơ điện. Nó đóng vai trò là con đường chính cho từ thông, tập trung và định hướng từ trường do cuộn dây tạo ra để tạo ra lực quay dẫn động đầu ra cơ học. Nếu không có lõi động cơ được thiết kế phù hợp, hiệu suất chuyển đổi năng lượng từ năng lượng điện sang năng lượng cơ giảm mạnh, tổn thất sắt tăng và sinh nhiệt tăng - tất cả đều làm giảm tuổi thọ vận hành và độ tin cậy hiệu suất của hệ thống động cơ. Là cốt lõi của động cơ điện, thành phần vật liệu, hình dạng cán, độ chính xác xếp chồng và chất lượng cách nhiệt bề mặt của nó quyết định tổng thể bao nhiêu năng lượng điện đầu vào được chuyển thành công cơ học hữu ích và bao nhiêu bị thất thoát dưới dạng nhiệt.

Lõi động cơ hiện đại được sản xuất từ ​​​​các tấm thép silicon - những tấm sắt mỏng hợp kim với silicon để tăng điện trở suất và giảm tổn thất dòng điện xoáy. Mỗi cán màng được sản xuất với hiệu suất điện từ nhất quán và chất lượng cơ học chính xác, sau đó được xếp chồng lên nhau và liên kết hoặc khóa liên động để tạo thành cấu trúc lõi hoàn chỉnh. Độ dày của các lớp mỏng riêng lẻ thường dao động từ 0,20 mm đến 0,65 mm tùy thuộc vào tần số hoạt động của động cơ: các lớp mỏng hơn được sử dụng trong các ứng dụng tần số cao như động cơ dẫn động phương tiện sử dụng năng lượng mới, trong khi các lớp dày hơn phù hợp với động cơ công nghiệp tần số thấp hơn trong đó tổn thất lõi ở tần số cơ bản là mối quan tâm chính.

Các loại động cơ và yêu cầu cốt lõi của chúng

Hiểu rõ các loại động cơ khác nhau trong sử dụng thương mại là điều cần thiết để đánh giá được lý do tại sao thiết kế lõi động cơ lại khác nhau đáng kể giữa các ứng dụng. Mỗi cấu trúc liên kết động cơ đặt ra các yêu cầu khác nhau về lõi về mật độ từ thông, đặc tính tổn thất, kích thước cơ học và quản lý nhiệt. Các loại động cơ chính gặp trong các ứng dụng công nghiệp, năng lượng và tiêu dùng bao gồm động cơ cảm ứng, động cơ đồng bộ nam châm vĩnh cửu, động cơ DC không chổi than, động cơ chuyển mạch từ trở và động cơ từ trở đồng bộ.

Động cơ cảm ứng

Động cơ cảm ứng là loại được triển khai rộng rãi nhất trong số tất cả các loại động cơ trong hệ thống truyền động công nghiệp, máy bơm cấp nguồn, quạt, máy nén, băng tải và máy công cụ trên toàn cầu. Lõi stato của động cơ cảm ứng mang từ thông xen kẽ ở tần số nguồn cung cấp, tạo ra tổn hao lõi - tổng tổn thất trễ và tổn thất dòng điện xoáy - yếu tố quyết định trực tiếp đến hiệu suất ở trạng thái ổn định. Động cơ cảm ứng hiệu suất cao cấp sử dụng các lớp thép silicon cao cấp hơn, mỏng hơn với dung sai xếp chồng chặt chẽ hơn để giảm thiểu những tổn thất này, cho phép phân loại hiệu suất IE3 và IE4 giúp giảm mức tiêu thụ năng lượng và chi phí vận hành trong suốt thời gian sử dụng của động cơ.

Động cơ đồng bộ nam châm vĩnh cửu

Động cơ đồng bộ nam châm vĩnh cửu (PMSM) hoạt động ở tốc độ đồng bộ và sử dụng nam châm đất hiếm hoặc nam châm ferit được nhúng trong hoặc gắn trên rôto để tạo ra trường rôto, loại bỏ tổn thất đồng rôto và đạt được mật độ hiệu suất cao hơn động cơ cảm ứng ở mức công suất tương đương. PMSM là loại động cơ chiếm ưu thế trong các phương tiện sử dụng năng lượng mới, bộ truyền động servo hiệu suất cao và máy phát điện tua-bin gió dẫn động trực tiếp. Lõi stator động cơ của chúng phải được sản xuất với độ chính xác hình học đặc biệt của khe để đảm bảo phân phối từ thông khe hở không khí nhất quán và giảm thiểu mô-men xoắn bị kẹt, nếu không sẽ biểu hiện dưới dạng rung và tiếng ồn trong các ứng dụng điều khiển chuyển động chính xác.

Động cơ từ trở chuyển mạch và động cơ từ trở đồng bộ

Động cơ từ trở chuyển mạch và động cơ từ trở đồng bộ hoàn toàn dựa vào sự biến thiên của từ trở trong lõi rôto để tạo ra mô-men xoắn mà không cần nam châm vĩnh cửu hoặc cuộn dây rôto. Những loại động cơ này đặt ra yêu cầu cao về đặc tính thấm và trạng thái bão hòa của lõi động cơ vì cơ chế tạo mô-men xoắn phụ thuộc trực tiếp vào đặc tính từ phi tuyến của vật liệu lõi. Lõi của các động cơ này thường được sản xuất từ ​​​​các loại thép điện có hàm lượng silicon cao hơn để tối đa hóa tính thấm ở mật độ từ thông vận hành.

Lõi Stator động cơ: Cấu trúc, chức năng và chế tạo

Lõi stator của động cơ là cấu trúc từ tính đứng yên bao quanh rotor và chứa các cuộn dây stator. Nó thực hiện đồng thời hai chức năng: cung cấp một đường dẫn có từ trở thấp cho từ thông quay được sinh ra bởi dòng điện trong cuộn dây, và đóng vai trò là khung cơ khí giúp định vị cũng như nâng đỡ các dây dẫn của cuộn dây nằm gọn trong hình học rãnh đã được xác định trước. Độ chính xác trong quá trình chế tạo lõi stator ảnh hưởng trực tiếp đến hệ số lấp đầy cuộn dây, tính toàn vẹn của lớp cách điện trong rãnh, khả năng dẫn nhiệt ra vỏ động cơ, cũng như sự đồng nhất của khe hở không khí giữa stator và rotor — tất cả đều là những tham số hiệu suất mang tính then chốt.

Về mặt cấu trúc, lõi stato của động cơ bao gồm một ách – vùng hình khuyên bên ngoài đóng mạch từ – và các răng nhô ra hướng tâm vào trong để xác định các khe đặt cuộn dây. Mối quan hệ giữa chiều rộng răng, chiều rộng khe hở và chiều dài khe hở không khí xác định sự phân bố mật độ từ thông trong stato và độ lớn bão hòa răng trong điều kiện đầy tải. Công nghệ dập tiên tiến cho phép tạo ra hình dạng răng và rãnh với chiều cao lưỡi dao dưới 0,05 mm và dung sai kích thước trong phạm vi ± 0,01 mm, đảm bảo rằng việc xếp chồng lớp này đến lớp khác tạo ra lõi có bề mặt lỗ nhẵn và kích thước khe chính xác trên toàn bộ chiều cao xếp chồng.

Quá trình xếp chồng các lớp thép — dù được thực hiện bằng cách ghép các mấu nối, hàn laser, liên kết bằng keo hoặc kẹp — đều ảnh hưởng đến độ cứng cơ học của lõi stato động cơ hoàn thiện và mức độ ứng suất tiếp xúc giữa các lớp, điều này ảnh hưởng đến cả hệ số xếp chồng hiệu quả và hành vi rung động của động cơ đã lắp ráp. Hệ số xếp chồng trên 97% có thể đạt được với các lớp thép được sản xuất chính xác và áp suất xếp chồng được kiểm soát, tối đa hóa tiết diện từ tính hoạt động có sẵn cho sự dẫn từ thông.

Các lớp cán thép silicon và tác động hiệu suất của chúng

Việc lựa chọn cấp độ thép silic cán mỏng là quyết định quan trọng nhất về vật liệu trong thiết kế lõi động cơ. Thép điện được phân loại dựa trên tổn hao lõi tại các điều kiện mật độ từ thông và tần số tiêu chuẩn; trong đó, chỉ số tổn hao càng thấp thì cấp độ thép càng cao và chi phí càng đắt. Bảng dưới đây tóm tắt các cấp độ phổ biến cùng các lĩnh vực ứng dụng điển hình của chúng:

Việc chọn cấp độ tổn thất thấp hơn sẽ làm tăng chi phí vật liệu nhưng giảm tổn thất khi vận hành động cơ trong toàn bộ thời gian sử dụng của sản phẩm, khiến tổng chi phí sở hữu — thay vì chi phí linh kiện ban đầu — trở thành thước đo đánh giá phù hợp cho các ứng dụng chu trình cao trong khai thác mỏ, luyện kim, hóa dầu và lắp đặt điện hạt nhân.

Ứng dụng công nghiệp Mở rộng năng lượng và công nghiệp nặng

Phạm vi rộng lớn của các ngành công nghiệp phụ thuộc vào lõi động cơ chất lượng cao phản ánh tầm quan trọng phổ quát của việc chuyển đổi năng lượng điện từ hiệu quả trong cơ sở hạ tầng hiện đại. Mỗi lĩnh vực ứng dụng đặt ra những yêu cầu cụ thể đối với vật liệu lõi, hình dạng và quy trình sản xuất.

• Năng lượng hạt nhân và gió: Lõi stato của máy phát điện trong tua bin gió và hệ thống phụ trợ của nhà máy hạt nhân phải hoạt động đáng tin cậy trong nhiều thập kỷ với khả năng bảo trì tối thiểu. Các lớp mỏng ít tổn thất và xếp chồng chính xác giúp giảm thiểu sự tích tụ ứng suất nhiệt, kéo dài tuổi thọ cách nhiệt và giảm thời gian ngừng hoạt động ngoài dự kiến.
• Thiết bị hàng hải: Động cơ trên tàu phải đối mặt với hiện tượng ăn mòn do muối, rung động và tải trọng thay đổi. Lõi stator động cơ cho bộ truyền động hàng hải sử dụng lớp phủ cán mỏng chống ăn mòn và thiết kế xếp chồng cơ học chắc chắn để duy trì hiệu suất trong môi trường khắc nghiệt ngoài khơi.
• Khai thác mỏ và luyện kim: Động cơ dẫn động công suất cao dành cho máy nghiền, máy nghiền, tời nâng và băng tải hoạt động dưới tải nặng theo chu kỳ và nhiệt độ môi trường cao. Lõi được sản xuất từ ​​​​các loại thép silicon cao cấp có mật độ từ thông bão hòa cao hỗ trợ công suất đầu ra mạnh hơn mà không yêu cầu khung động cơ quá khổ.
• Vận tải đường sắt: Động cơ kéo cho tàu điện ngầm, đường sắt cao tốc và phương tiện đường sắt hạng nhẹ yêu cầu lõi động cơ duy trì các đặc tính điện từ nhất quán trong phạm vi tốc độ và mô-men xoắn rộng trong khi chịu được sốc cơ học và rung động khi vận hành đường sắt.

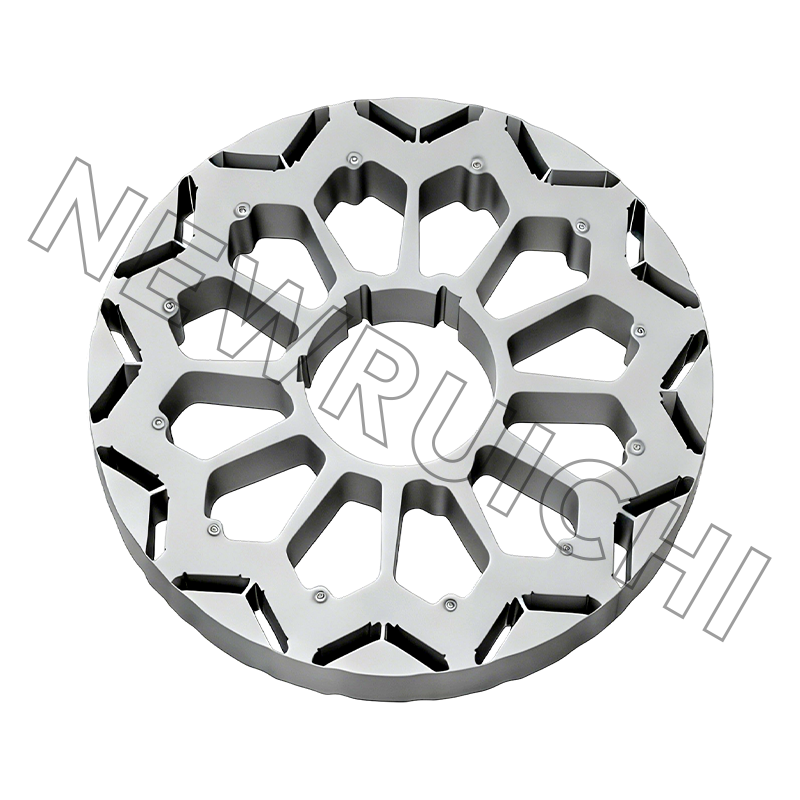

• Xe năng lượng mới: Động cơ truyền động hybrid và xe điện yêu cầu các lớp mỏng siêu mỏng, tổn thất thấp để tối đa hóa phạm vi hoạt động cho mỗi lần sạc. Lõi stator động cơ có khe lấp đầy cao kết hợp với công nghệ cuộn dây kẹp tóc đang nâng hiệu suất cao nhất lên trên 97% ở các bộ truyền động sản xuất hàng đầu.
• Thiết bị gia dụng: Động cơ máy nén có tốc độ thay đổi, động cơ máy giặt dẫn động trực tiếp và động cơ quạt trong máy điều hòa không khí đều sử dụng lõi động cơ được thiết kế nhỏ gọn, hiệu quả giúp cân bằng hiệu suất chi phí, tiếng ồn và năng lượng cho yêu cầu của thị trường tiêu dùng.

Đánh giá chất lượng lõi động cơ: Các thông số chính cần xác định

Khi tìm nguồn cung ứng lõi động cơ hoặc các lớp thép silicon cho các chương trình sản xuất động cơ, các kỹ sư và nhóm mua sắm phải xác định và xác minh một bộ thông số chất lượng toàn diện vượt xa sự phù hợp về kích thước cơ bản. Việc chỉ định các thông số này trong tài liệu mua sắm và các quy trình kiểm tra đầu vào sẽ đảm bảo rằng các lõi được giao cho dây chuyền sản xuất sẽ hoạt động như thiết kế trong suốt thời gian sử dụng của động cơ.

• Tổn thất lõi (W/kg): Được đo ở mật độ và tần số từ thông quy định theo tiêu chuẩn IEC 60404 hoặc tiêu chuẩn tương đương; phải phù hợp với mục tiêu hiệu suất động cơ.
• Hệ số xếp chồng: Tỷ lệ giữa tiết diện từ tính thực tế và tiết diện hình học; các giá trị dưới mức quy định cho thấy chiều cao gờ hoặc độ dày lớp phủ bề mặt quá mức.
• Dung sai kích thước khe và lỗ khoan: Quan trọng đối với tính nhất quán của khe hở không khí và chất lượng chèn cuộn dây; thường được chỉ định ở ±0,02 mm hoặc chặt hơn cho các ứng dụng servo chính xác.
• Điện trở cách điện giữa các lớp: Xác nhận rằng lớp phủ bề mặt ngăn chặn đầy đủ đường dẫn dòng điện xoáy giữa các lớp dưới áp suất xếp chồng được áp dụng.
• Dung sai chiều cao ngăn xếp: Đảm bảo rằng lõi stato của động cơ đã lắp ráp vừa khít với lỗ khung động cơ và định vị các đầu cuộn dây trong phạm vi trục cho phép.

Hợp tác với một nhà cung cấp lõi động cơ áp dụng công nghệ dập và xếp chồng tiên tiến trong toàn bộ quy trình sản xuất - từ cuộn thép silicon thô đến lõi xếp chồng thành phẩm - cung cấp khả năng truy xuất nguồn gốc và tính nhất quán của quy trình cần thiết để hỗ trợ cả sản xuất thiết bị khối lượng lớn và các chương trình ngành năng lượng và công nghiệp có thông số kỹ thuật cao, khối lượng thấp. Khả năng cung cấp đầy đủ các lõi và lớp phủ động cơ hiệu suất cao và tổn thất thấp từ một nguồn duy nhất giúp đơn giản hóa việc quản lý chuỗi cung ứng, giảm chi phí kiểm định chất lượng và đảm bảo rằng các thông số kỹ thuật về hiệu suất điện từ và cơ học được duy trì với tính nhất quán mà ngành sản xuất động cơ hiện đại yêu cầu.
