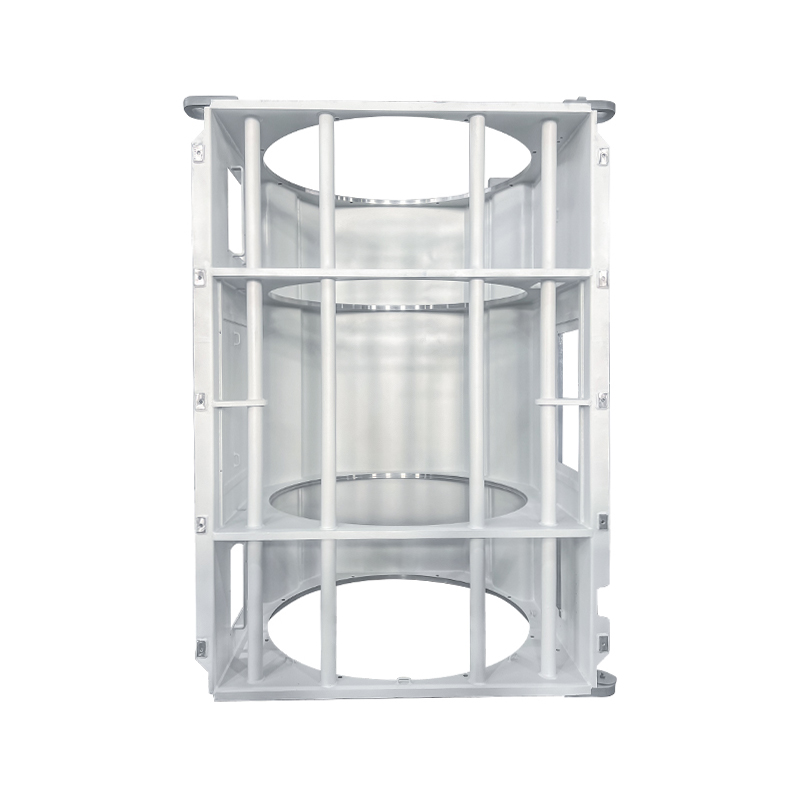

Khung động cơ hình trụ đế vuông

Khung động cơ hình trụ đế vuông là một cấu trúc hỗ trợ kết hợp giữa đế dưới hình vuông với phần trên hoặc phần giữa hình trụ. Nó tích hợp tính ổn định của đế kiểu hộp với các ưu điểm về không gian và chức năng của hình trụ và được sử dụng rộng rãi trong ngành công nghiệp động cơ điện. Đặc điểm nổi bật của nó là thiết kế “đáy vuông ổn định, phần trên hình trụ”: phần dưới cung cấp sự hỗ trợ cứng nhắc thông qua đế hình vuông hoặc hình chữ nhật, trong khi phần hình trụ phía trên hoặc giữa đáp ứng các yêu cầu chức năng đặc biệt.

Đặc điểm cấu trúc cốt lõi
1. Thiết kế kết cấu composite
Đế vuông:
Được chế tạo bằng cách hàn các tấm thép thành một khung chắc chắn, với bốn góc hỗ trợ mang lại khả năng chống nghiêng tuyệt vời.

Chân cân bằng có thể điều chỉnh ở phía dưới cho phép thích ứng với các tầng không bằng phẳng và đảm bảo căn chỉnh theo chiều ngang chính xác.

Phần hình trụ:
Phần giữa hoặc phần trên sử dụng kết cấu hình trụ, thường được chế tạo bằng cách cán và hàn các tấm thép.

Trụ và đế vuông được kết nối thông qua cấu trúc “chuyển tiếp từ tròn sang vuông”, cho phép chuyển đổi hình học trơn tru.

Các chất làm cứng bên trong, kênh thông gió hoặc thiết bị định vị có thể được kết hợp để nâng cao chức năng.

2. Công nghệ kết nối chính
Hàn tích hợp: Các đường hàn liên tục nối liền phần đế vuông và hình trụ để đảm bảo độ cứng tổng thể.

Tấm gia cố tại các khớp quan trọng cải thiện khả năng chống xoắn.

3. Hệ thống hỗ trợ động cơ
Phần hình trụ chứa lõi stato, với các thanh tăng cứng hướng trục cung cấp thêm sự hỗ trợ.

Đế vuông chứa bệ chịu lực và hệ thống làm mát, tạo điều kiện thuận lợi cho việc bảo trì và lắp ráp.
